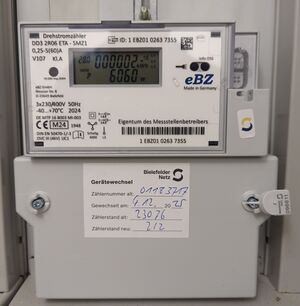

Hackerspace Stromzähler: eBZ DD3 2R06 ETA - SMZ1
Von Bielefeld Netz GmbH am 04.12.2025 getauscht. Zählerstand bei Einbau: 0 kWh
Doku für den Stromzähler (enthält die OBIS-Codes / SML-Bezeichner): Datei:Bedienungsanleitung eBZ DD3.pdf

Quick-Guide:

Tasmota muss selbst kompiliert werden, weil die Smart Meter Funktion standardmäßig nicht dabei ist: https://tasmota.github.io/docs/Compile-your-build/
Das Feature "Smart Meter Interface" mit rein kompilieren: https://tasmota.github.io/docs/Smart-Meter-Interface/
Auf ESP32 flashen

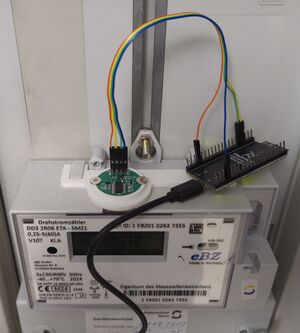

TTL Infrarotschnittstelle besorgen:
Mit dem ESP über die serielle Schnittstelle verbinden (GPIO 3 und 1)
Das unten stehende Script einfügen: Tools -> Edit Script

Template für unseren Stromzähler:

>D
>B
=>sensor53 r
>M 1
+1,3,s,0,9600,,1
1,77070100010800ff@100000000,Zählerstand Verbrauch,kWh,Verbrauch_kwh,18
1,77070100020800ff@100000000,Zählerstand Einspeisun,kWh,Einspeisung_kwh,18
1,=h---
1,77070100100700ff@1,Aktuelle Gesamtleistung,W,Leistung_gesamt,18
1,=h---
1,77070100240700ff@1,Leistung L1,W,Leistung_L1,18
1,77070100380700ff@1,Leistung L2,W,Leistung_L2,18
1,770701004C0700ff@1,Leistung L3,W,Leistung_L3,18
1,=h---
1,77070100200700ff@1,Spannung L1,V,Spannung_L1,17
1,77070100340700ff@1,Spannung L2,V,Spannung_L2,17
1,77070100480700ff@1,Spannung L3,V,Spannung_L3,17
#
