Aktuelle Version vom 6. September 2026, 11:54 Uhr
Der Hackerspace verfügt, gefördert von der Aktion "Bielefeld zeigt Herz" der Sparkasse Bielefeld, über einen Folien-Scheidplotter Vevor KH-720A.
Der Plotter kann Folien bis zu 720mm Breite verarbeiten und verfügt auch über einen halbautomatischen Konturschneidemodus zum Ausscheiden von Aufklebern aus bereits bedruckten Folien.
Der Plotter teilt sich einen Wagen mit dem Din-A1 Rollendrucker.
Ansteuerung des Plotters ist über HP-GL und DMPL möglich, damit kann der Drucker nicht nur mit der mitgelieferten Software sondern auch zB. mit InkScape / InkCut angesteuert werden.
Bei diesem Modell wird die Schnitttiefe nicht direkt vorgegeben, sondern über den Anpressdruck des Messers gesteuert, Andruck und Schneidgeschwindigkeit werden direkt am Gerät eingestellt.
Nutzung mit InkScape unter Linux
Der Drucker wird unter Linux als klassischer Parallelportdrucker über USB erkannt, d.h. in der Regel mit Devicenamen /dev/usb1/lp1. Um direkt darauf zuzugreifen muss der Benutzer Mitglied der Gruppe lp sein.
Für Inkscape gab es früher ein eigenständiges Tool InkCut, mittlerweile ist die Funktionalität direkt als Inkscape-Erweiterung/Plugin verfügbar und in der Regel auch automatisch mit installiert.
Die Erweiterung findet sich unter Menüpunkt "Extension -> Export -> Plot ..." und öffnet folgenden Dialog:
Hier "Parallel" auswählen und als "Parallel port" /dev/usb/lp1 angeben, die restlichen Einstellungen können zunächst einmal ignoriert werden.
Mit Click auf den [Apply] Button wird dann der Schneidvorgang gestartet. Im Fehlerfall wird ein extra Textfenster mit Python-Backtrace geöffnet, nicht unbedingt komfortabel, aber in der Regel hilfreich genug.
WLAN Erweiterung

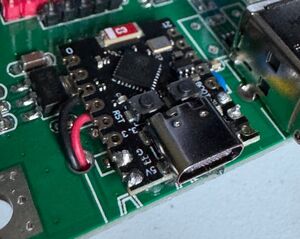

Der Schneidplotter hat ein ESP32 ans UART gelötet bekommen. Darauf läuft https://github.com/bjwe/ESP-PlotterBridge.
Die Bridge ist auf TCP 9100 als RAW-Printer oder Serielle nutzbar.

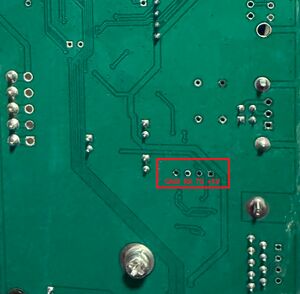

Unter dem MAX3232 Chip befindet sich eine UART Leitung - wahrscheinlich mit dem USB-Seriellwandler geshared.
Nutzung unter Windows
Neuen Drucker installieren -> TCP/IP als Typ auswählen -> IP der Bridge angeben -> "Generic" Treiber auswählen.
Nutzung unter Linux
sudo apt install socat sudo socat PTY,link=/dev/ttyV0,raw,echo=0,mode=666 TCP:<IP_DER_BRIDGE>:9100
Nutzung mit InkCut
py -m venv venv .\venv\Scripts\activate # Linux .\venv\Scripts\Activate.ps1 # Windows python -m pip install --upgrade pip pip install PyQt5 pip install inkcut inkcut
Plottereinstellungen:
- General:
- Name: KH-720
- Driver: Inkcut Generic Driver
- Manufacturer: Vevor
- Model: KH-720
- Width: 600,00 mm
- Length: 99999,90 mm
- Custom: true
- Device:
- Output -> Swap X/Y: true
- Connection:
- Type: Printer (Windows) / SerialPort (Linux)
- Port: der port halt
- Protocol:
- Language: HPGL
TODO
- Bedieungselemente am Gerät, Menüführung
- Nutzung der mitgelieferten Software beschreiben
- Link auf diese Software
- Benutzeranleitung Folienwechsel, Folienschnitt, Transferfolie, Messerwechsel, Kontourschnitt ...
- Fotos des Wagens mit endgültigem Ausbau ersetzen
